产品编号: AF8034480001
公称直径: DN80
设计压力: PN63
设计温度: -55°C ~ 80°C
材质: 316
另提供其它压力等级的安全阀。

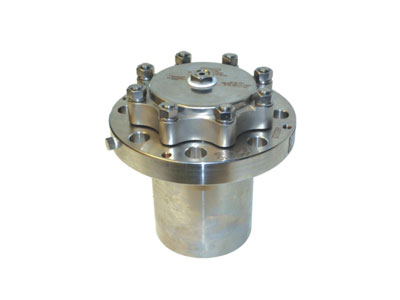

T50安全阀一适用于100~ 525.5PSI ( 6.90~ 36.24Bar)的压力范围。温度范围为-55C ~ 80°C。密封垫采用进口RTFE材质，接触货物材质为316不锈钢。选配爆破片、压力表保护架。
安装尺寸
组装图
| 序号 | 零件图号 | 零件名称 |
| 1 | AF8034480001-01-00 | 阀体组件 |
| 2 | AF8034480001-02 | 阀芯上压盖 |
| 3 | AF8034480001-03 | 阀芯 |
| 4 | AF8034480001-04 | M20X1.5薄螺母 |
| 5 | AF8034480001-05 | 垫片 |
| 6 | AF8034480001-06 | M20X1.5螺母 |
| 7 | GB93-1987 | 弹簧垫圈 |
| 8 | AF8034480001-07 | 上盖 |
| 9 | GB/T 3452.1 | O型圈中19X1.8 |
| 10 | AF8034480001-08 | 主密封 |
| 11 | AF8034480001-09 | 阀体密封圈 |
| 12 | AF8034480001-10 | 弹簧上座 |
| 13 | AF8034480001-12 | 高度限位管 |
| 14 | AF8034480001-13 | 钢丝挡圈 |
| 15 | AF8034480001-14 | 大弹簧 |
| 16 | AF8034480001-15 | 中弹簧 |
| 17 | AF8034480001-16 | 小弹簧 |
| 18 | AF8034480001-17 | 锁紧螺母 |
| 19 | AF8034480001-18 | 弹簧底座 |
| 20 | AF8034480001-19 | 钢丝绳 |
| 21 | AF8034480001-20 | 钢丝绳8字型套 |
| 22 | GB/T7 7-2000 | 内六角平端紧定螺钉 |
| 23 | AF8034480001-21 | 爆破片压接法兰 |
| 24 | AF8034480001-22 | 蝶形弹片 |
| 25 | AF8034480001-23 | 止动垫片 |
| 26 | DIN 934 | 六角头螺栓全螺纹 |
| 27 | AF8034480001-24 | 爆破片 |
| 28 | AF8034480001-25-00 | 阀体焊接组件 |
| 29 | DIN 934 | 六角螺母 |
| 30 | GB93-1987 | 标准型弹簧垫圈 |
| 31 | AF8034480001-26 | 双头螺柱M16x75(全长) |
| 32 | AF8034480001-27 | 1/4丝堵 |
| 33 | AF8034480001-28 | 球密封 |
| 34 | AF8034480001-29 | 球弹簧 |
| 35 | AF8034480001-30 | 球 |
| 36 | AF8034480001-31 | 压力表保护架 |
