产品编号:R4583A01-00
公称直径:500mm
设计压力:4Bar(58PSI)
测试压力:6Bar(87PSI)
固定点数 :8
材质:316L
设计温度 :-40℃~200℃℃
具体温度情况根据人孔密封圈材料选定,人孔颈圈弧度可依据客户需求单独订制。
产品系列
| 产品编号 | 产品类别 |
| R4583A01-00 | 500mm翻边型单层人孔 |
| R4583A04-00 | 500mm翻边型双层人孔 |

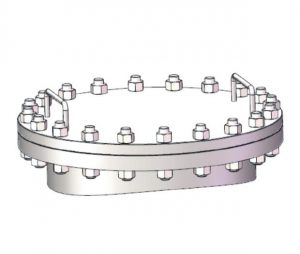

500mm翻边型人孔-8点固定。8mm厚的翻边颈圈适合不同罐体半径。不锈钢摆动螺栓配海军黄铜螺母。密封件单独提供。
选件一双层人孔。人孔盖采用双层结构，在腔室中形成一隔热层(也可填充保温材料)，有效防止外界温度对罐内介质的影，提高了罐箱的运输质量，减少了过程中的物品损耗。
安装尺寸
组装图
| 序号 | 零件图号 | 零件名称 | 材质 |
| 1 | R4583A01-01-00 | 人孔盖组件 | 组件 |
| 2 | 密封圈(单独销售) | 详细参数见附件 | |
| 3 | R4583A01-02-00 | 颈圈组件 | 组件 |
| 4 | R4583A01-03 | 轴销 | 304 |
| 5 | GB/T91-2000 | 开口销 | 316 |
| 6 | R4583A01-07-00 | 短人孔螺栓组件 | 组件(详细参数见附件) |
| 7 | R4583A01-05-00 | 长人孔螺栓组件 | 组件(详细参数见附件) |
| 8 | R4583A01-12 | 垫片 | 304 |
