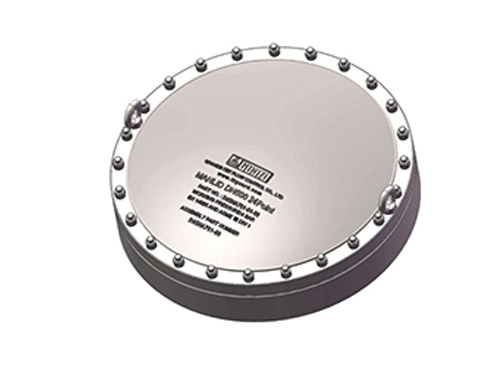

500mm螺栓固定式法兰人孔

产品编号:R45NA701-00

公称直径:500mm

设计压力:4Bar(58PSI)

测试压力:6Bar(87PSI)

固定点数:24

材质: 304/316L

设计温度:-40℃~170℃

螺栓固定点为24点,使用24-φ12通孔分布在中535的节圆上。预留2个M12的吊环螺栓安装孔,使用双凸面密封结构,接触货物的部件是316L不锈钢。标配螺栓包,PTFE密封件和吊环螺母。
选件:可安装起盖手柄,304不锈钢材质可选。

安装尺寸

组装图

序号零件图号零件名称
1R45NA701-01-00人孔盖组件
2R45NA701-02人孔颈圈
3R45NA701-03密封垫
48598110012标准型弹簧垫片
585984400M12六角头螺母
685987 100M1 2*60双头螺柱A型
785985900M12吊环螺栓B型

*注:材质可根据客户需求订制。
