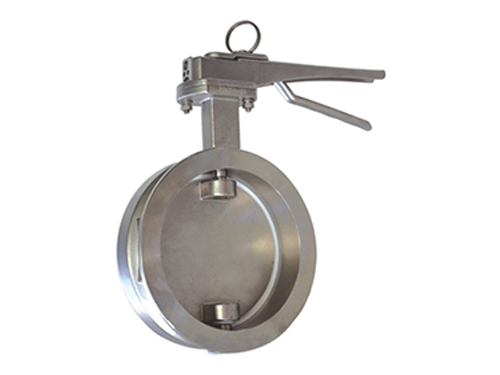

5"夹持式蝶阀

产品编号: DLJ65C01-00
连接方式:夹持式
公称直径: 125mm
公称压力: 4Bar
接触货物材质: 316
密封件材质: PTFE
设计温度: -40°C ~ 200C

5”夹持式蝶阀一左开启,配海关铅封以及定位销,防止由于运输过程中颠簸而导致阀板位移产生泄露。中轴密封由轴套,包覆O型圈以及V型中口构成多级密封,阀板具有自由滑动对正功能。接触货物材质316不锈钢,PTFE主密封。

安装尺寸

组装图

注:可提供维修阀门所使用的零件。

序号零件图号零件名称
1DLJ65C01-01阀体
2DLJ65C01-02阀座挡圈
3DLJ65C01-03阀座
4DLJ68001-04定位轴
5DLJ68001-05定位轴套
6DLJ65C01-04碟板
7DLJ68001-07阀杆
8GB/T3452.1O-型圈
9DLJ68001-09阀杆轴套
10DLJ68001-10O-型圈
11GB/T6170-2000I型六角螺母
12GB93-1987标准型弹簧垫圈
13GB/T819.1-2000+字槽沉头螺钉
14DLJ68001-11定位盘
15GB/T70.3-2000内六角沉头螺钉
16DLJ65C01-06-00手柄
17DLJ65C01-07把手
18DLJ68001-14定位销
19DLJ68001-15定位销弹簧
20DLJ68001-16拉环
21DLJ68001-17包覆O-型圈
22DLJ68001-18V型中口
23DLJ68001-19PTFE轴套
24GB/T95平垫
