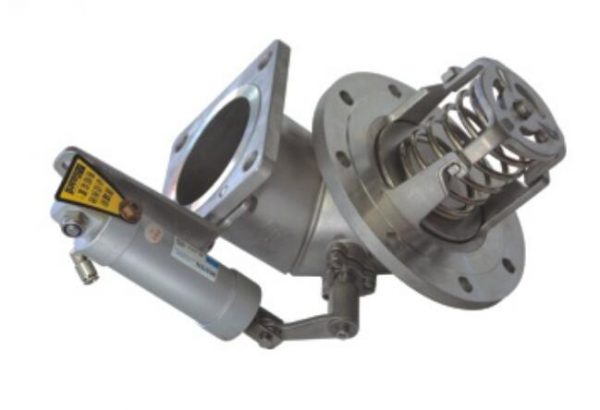

4″ 90°海底阀

产品编号: JZ964C01-00 .
连接方式:
入口法兰8x ф 14x PCD190
出口法兰4x ф 17 x PCD170
公称直径: 88mm
公称压力: PN6
设计温度: – 40°C~ + 200°C
接触货物材质: CF8
密封件材质: PTFE、VITON

4″ 90°海底阀一入口法兰为8x ф 14均布在PCD190mm的法兰面上,出口法兰为4x ф 17均布在PCD170mm的法兰面。产品同时可选配紧急切断及高温熔融装置,主密封件采用进口包覆O型圈。

安装尺寸

组装图

序号零件图号零件名称
1JZ964C04-01阀体
2JZ964C01-02阀芯
3JZ964C01-03弹簧
4JZ964C04-02弹簧笼
5JZ964C01-05包覆O型圈圈
6JZ964C01-06垫圈
7JZ964C01-07连接件
8859821006平垫
9JZ964C04-03阀杆
10JS464C01-05轴套
11JS468001-11阀杆小密封圈
12JS468001-10阀杆O型圈
13JS468001-09阀杆密封圈
14JS368001-08压盖
15859881 00M6*20内六角圆柱头螺钉
1685988100M6*10内六角圆柱头螺钉
17JS464C01-06-00开启组件
18859860002*14开口销
19859860002*14销轴
2085983300M10*18六角头螺栓全螺纹
218598 100010平垫
22JZ964C01-17-00支撑架组件
23JZ964C01-18-00气缸组件
