3”一体式速流脚阀

产品编号: HDD48008-01-00
连接方式:
入口法兰8x ф 14x PCD178
出口法兰4x ф 14x PCD 130
出口类型: BSP/快接
公称直径:80mm
公称压力:PN4
设计温度: – 40°C~ + 200°C
接触货物材质: CF8M
密封件材质: PTFE、VITON、FEP+Silicon

3”一体式速流脚阀为蝶阀与速流阀一体式组合阀,入口法兰为8x ф 14均布在PCD178的法兰面,出口为4x ф 14均布在PCD130的法兰面。速流阀密封件采用进口包覆O型圈,蝶阀密封件采用PTFE密封垫。

安装尺寸

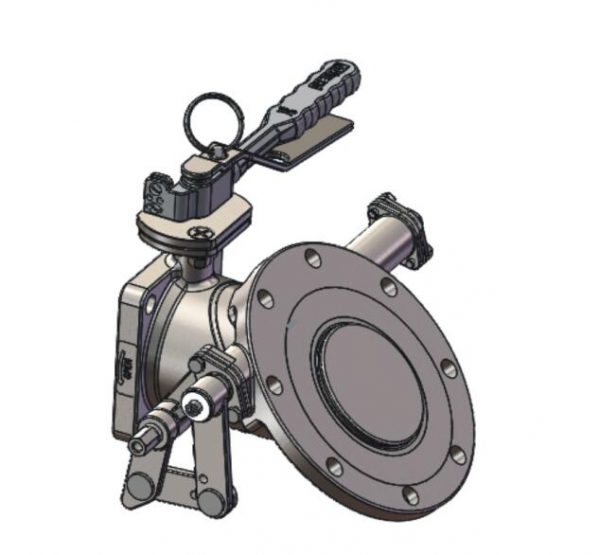

组装图

序号零件图号零件名称
1HDD48008-01-01一体式脚阀阀体(速流式)
2DLJ68003-04蝶阀定位轴套
3DLJ68003-05蝶阀定位轴
4DLJ68001-06蝶板
5DLJ68001-03阀座
6DLJ68003-17下中口
785320000142.65O型圈14X2.65
8HDD48006-01-02一体式脚阀阀杆
9DLJ68003-14上PTFE垫片
10DLJ68003-13上中口
11DLJ68003-08定位盘
12DLJ68003-18手柄(波浪形)
13DLJ68003-11把手
14DLJ68003-12定位销
15DLJ68001-15定位销弹簧
16DLJ68001-16拉环
1785988800M8*16内六角沉头螺钉
1885988300M8*25十字槽沉头螺钉
19859810008平垫圈
20859811008弹簧垫圈
2185985000M8六角螺母
22859821006C级特大平垫
2385988100M6*10内六角圆柱头螺钉
24JX468001-24包覆O型圈
25JX468001-02阀芯
序号零件图号零件名称
26859964006*30销轴(销子孔)
27LS212501B型销
28JX468001-03曲柄Crank
29JX468001-04连杆1
30JX468001-06连杆2
31JX468001-05连杆3
32JX468001-07销轴
33JX468001-08平垫
34JX468001-10衬套
35859860002 5*14开口销
36JX468001-11压盖
37JX468001-13上轴套
388532000020*2.65O型圈
39JX468001-12阀杆
408561000021*2.6PTFEO型圈
418536002020*2.6包覆O型圈
42JX468001-14下轴套
43JX468001-30定位套
44JX468001-15锥形垫圈
458561000011.5*2.6PTFEO型圈
468532000011.2*2.65O型圈
47JX468001-26-00扭簧组件
48JX468001-19密封垫片
4985981 1006弹簧垫圈
5085983300M6*20六角头螺栓(全螺纹)
