1.5″互锁联动空气球阀

目录:

产品编号: QKB04019-00
连接方式:
入口法兰4x ф 11xPCD ф 103.5
公称直径: 29.3mm
公称压力: PN10
设计温度: – 40°C ~ +200°C
接触货物材质:CF8M
密封件材质: PTFE

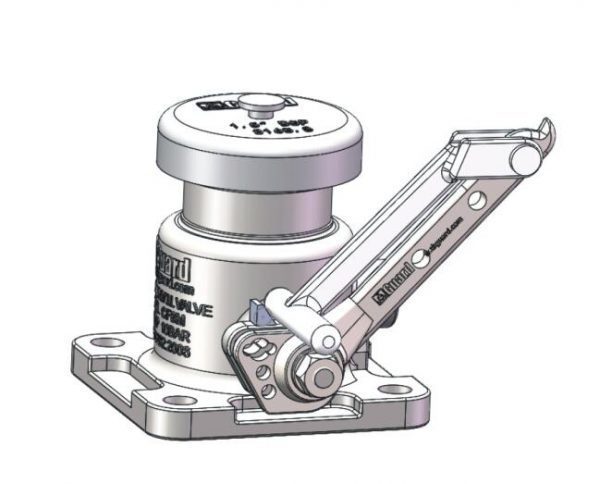

1.5” 互锁联动空气球阀-1.5”BSP外螺纹接口。配有压力表和保护架安装孔,压力表安装在手柄右侧。手柄.上设有铅封锁孔及互锁联动装置安装孔,铅封孔作为出厂、海关、客户等检验。

安装尺寸

组装图

序号零件图号零件名称
1QKB04019-03-00阀体组件
2FPK1-01大球座
3FPK1-06球Sф54Xф29.3
4FPK1-09阀杆
5FPK1-05止推垫圈
6FPK1-07填料
7FPK1-04压环
8FPK1-03填料
9FPK1-08碟形弹片
108598 10008平垫圈-A级
1185984500M8|型全金属六角锁紧螺母
12FPK1-02小球座
13QKB04012-03-00防尘盖组件11/2”(联动)
14Z AB46501-13 丝堵
15ZAB46501-14垫片
16QKB04019-01主手柄
17859860002*14销轴
18859864006*20开口销
19QKB04019-02副手柄
