产品编号 : QKB04003-00
连接方式:入口法兰,
孔4xф11xPCD103.5
出口1.5 ” BSP，1.5 ” NPT
公称直径: 32mm
最高工作压力: 10Bar
接触货物材质: 316
密封件材质: PTFE
设计温度: -40°C~ 190°C

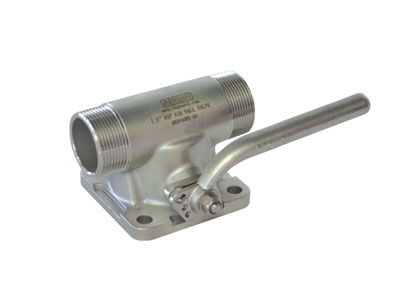

1.5″ 双出口空气阀一一端1.5″ BSP外螺纹连接，一端1.5″ NPT外螺纹连接。配有压力表和保护架安装孔。手柄上带海关铅封锁。
安装尺寸
组装图
| 序号 | 零件图号 | 零件名称 |
| 1 | QKB04003-01 | 阀体 |
| 2 | FPK1-01 | 大球座 |
| 3 | FPK1-06 | 球Sф 54Xф29.3 |
| 4 | FPK1-09 | 阀杆 |
| 5 | FPK1-05 | 止推垫圈 |
| 6 | FPK1-07 | 填料2 |
| 7 | FPK1-04 | 压环 |
| 8 | FPK1-03 | 填料1 |
| 9 | FPK1-08 | 碟形弹片 |
| 10 | 859810008 | 平垫圈-A级 |
| 11 | 85984500M8 | |型全金属六角锁紧螺母 |
| 12 | FPK1-02 | 小球座 |
| 13 | QKF04001-02 | 手柄 |
| 14 | WYO7BB01 | 压力表 |
| 15 | ZKQ04001-01 | 压力表保护架 |
注:可提供维修阀门所使用的零件。
