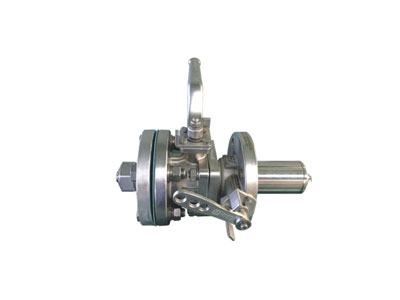

T50气相紧急切断阀

产品编号 : QGQ21D5001-00
公称直径: DN50
设计压力: PN40
设计温度: -55°C-80°C
材质: CF8M

2”气相紧急切断阀,设计压力为34.5Bar ( 500PSI),试验压力为 70Bar ( 1015PSI) -入 口法兰为4- φ 18均布在PCD125的法兰面,连接2″球阀,配备1.75″ ACME法兰接头和防尘盖。

安装尺寸

组装图

序号零件图号零件名称
1QGQ21D5002-01气相切断阀阀体
2QGQ21D5001-02含氟凸轮支撑
3QGQ21D5001-03先导杆
4QGQ21D5001-04大弹簧
5QGQ21D5001-05大弹簧座
6QGQ21D5001-06阀杆导套
7QGQ21D5001-07星型导杆
8QGQ21D5001-09阀瓣底座
9QGQ21D5001-10阀瓣
10QGQ21D5001-11先导密封圈
11QGQ21D5001-12先导密封圈座
12GB 6179-86|型六角开槽螺母
13GB 91-2000开口销
14QGQ21D5001-13阀瓣导套
15QGQ21D5001-14阀瓣密封圈
16GB/T 70.1-2000内六角圆柱头螺钉
17QGQ21D5002-03小弹簧
18QGQ21D5001-16小弹簧座
19QGQ21D5001-17球阀杆
20GB/T 6184-2000|型六角锁紧螺母
21QGQ21D5001-18T50球阀手柄
22DIN933六角头螺栓
23GB/T 93-1981弹垫
24QGQ21D5001-20球阀填料压盖
25GB3452.1-92 氯丁橡胶O型圈
26GB3452.1-92氯丁橡胶O型圈(球阀大圈)
27QGQ21D5001-21中口(球阀)
28QGQ21D5001-22球阀储能密封圈
29QGQ21D5001-23小片(球阀)
序号零件图号零件名称
30QGQ21D5002-04-001.75寸法兰接头
3111500003-00夹包式垫片
32QGQ21D5001-26阀体
33QGQ21D5001-27阀座
34QLF65001-02
35QGQ21D5001-28大片
36GB/T70.1-2000内六角圆柱头螺钉
37JZ964C01-08平垫
38QGQ21 D5002-05-00切断阀手柄焊接组件
39QGQ21D5001-30切断阀阀杆
40QGQ21D5001-31切断阀填料压盖
41QGQ21D5001-32填料压盖轴套
42GB3452.1-92氯丁橡胶O型圈(切断阀大圈)
43QGQ21D5001-33上轴套
44QGQ21D5001-34上压环
45QGQ21D5001-35V型密封圈
46QGQ21D5001-36下压环
47QGQ21D5001-37中口(切断阀)
48QGQ21D5001-38切断阀储能密封圈
49QGQ21D5001-39下轴套
50QGQ21D5001-40凸轮
51GB 97.1-1985平垫
52DIN933六角头螺栓
53GB/T 93-1981弹垫
54DIN 934螺母
55GB 899-88双头螺柱
56GB/T 93-1981弹垫
57DIN 934螺母
58QGQ21D5001-19碟形弹片
