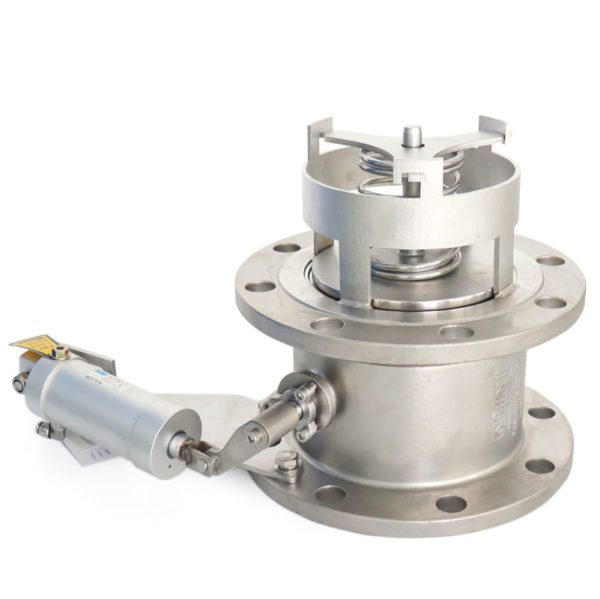

6” 180°海底阀

产品编号: JZ1 66C01-00
连接方式:
入口法兰8x ф23 x PCD240
出口法兰8x ф 23 x PCD240
公称直径 : 140mm
公称压力: PN6
设计温度: – 20°C~ + 150°C
接触货物材质: CF8
密封件材质: PTFE、VITON

6”180° 海底阀一入口法兰为8x ф 23均布在PCD240mm的法兰面上,出口法兰为8x ф 23均布在PCD240mm的法兰面,主密封件采用Vition材质密封圈。

安装尺寸

组装图

序号零件图号零件名称
1JZ1 66C01-01-00阀体组件
2JZ166C01-02阀芯
3JZ964C01-03弹簧
4JZ166C01-04-00弹簧压板组件
585360020140*5.33包覆O型圈
6JS365C01-05-00开启组件
7JZ964C01-07连接件
885988100M6*10内六角圆柱头螺钉
985988100M6*20内六角圆柱头螺钉
10JS368001-08压盖
11JS468001-09阀杆密封圈
12JS468001-10阀杆O型圈
13JS468001-11阀杆小密封圈
14JZ166C01-08阀杆
15JS464C01-05 轴套PTFE
16859821006平垫
17859860002*14开口销
18859864006*26销轴
19JZ964C01-06垫圈
20JZ166C01-05支撑架
2185983300M10*60六角头螺栓
228598100010平垫
238598110010弹簧垫圈
2485984400M10六角螺母
2585985400M10非金属嵌件六角锁紧螺母
2685983300M10*25六角头螺栓
278598110010弹簧垫圈
28JZ166C01-09-00气缸组件
