产品展示

产品编号:JS464C01-00
连接方式:
罐体法兰8xф18xPCD210
出口法兰8xф18xPCD180
公称直径: DN100
公称压力:4bar
接触货物材质: 316
密封件材质:PTFE、Viton
设计温度:-40℃~200℃

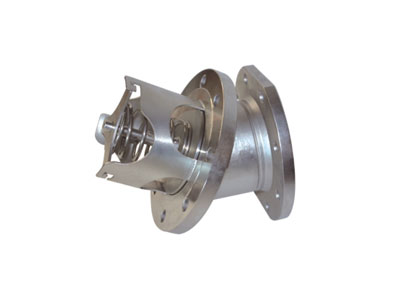

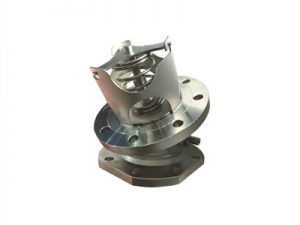

4”45°脚阀一入口为8xф18通孔均布在中210mm的分度圆上,出口为为8xф18通孔均布在中180mm的分度圆上,接触货物材质316不锈钢,配FEP/silicon密封件。

安装尺寸

组装图

序号零件图号零件名称
1JS464C01-08阀体
2JZ964C01-02阀芯
3JZ964C01-03弹簧
4JZ964C04-02弹簧笼
5JZ964C01-05包覆O型圈圈
6JS464C01-09-00开启组件
785988100M6*20内六角圆柱头螺钉
8JS368001-08压盖
9JS468001-09阀杆密封圈
10JS468001-10阀杆O-型圈
11JS468001-11阀杆小密封圈
12JS464C01-04阀杆
13JS464C01-05轴套PTFE

注:可提供维修阀门所使用的零件。
