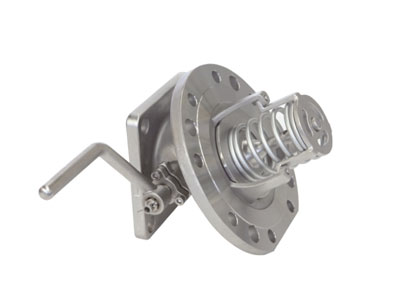

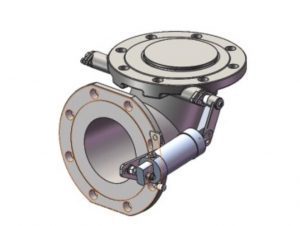

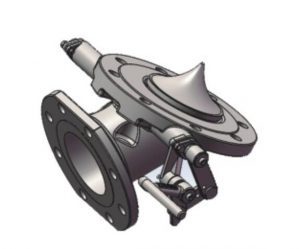

3"45°提升式脚阀

产品编号:JS468009-00
连接方式:
罐体法兰 8x ф14xPCD178
出口法兰 4xф18xPCD160
公称直径:80mm
公称压力:6Bar
接触货物材质:316
阀板密封件为FEP/Silicon材质的包覆式O型圈
设计温度:-40℃~200℃
重量: 7.8kg

3”45°提升式脚阀一入口法兰为8x ф14均布在PCD178的法兰面上,出口为4xф18均布在PCD160的法兰面上。产品同时可配备紧急切断及高温熔断装置,密封件采用进口包覆O型圈。

安装尺寸

组装图

密封包:具有红色字体标识的项目包含在SNSJ8001中。

维修包:具有蓝色字体标识的项目包含在SNMJ8001中。

序号零件图号零件名称
1JS468009-01阀体
2JS468009-02阀芯
3JS468001-03弹簧
4JS468009-03弹簧笼
5JS468001-05包覆O型圈圈
6JS468009-06-00开启组件
7JS468001-07手柄
8GB/T70.1内六角圆柱头螺钉
9GB/T70.1内六角圆柱头螺钉
10JS368001-08压盖
11JS468001-09阀杆密封圈
12JS468001-10阀杆O-型圈
13JS468001-11阀杆小密封圈
14JS468009-04阀杆
15JS468009-05轴套
16JZ964C01-08平垫
