产品编号:AB5000210301
公称通径: DN50
连接方式:2”BSP
正压: 0.21Bar
负压: 0.03Bar
材质:304
密封件:Viton
设计温度:-15℃~150℃
注意:阀门出厂前根据客户或罐箱设计标准进行气压调 校，并进行上封铅锁，严禁打开封铅锁而产生危险。

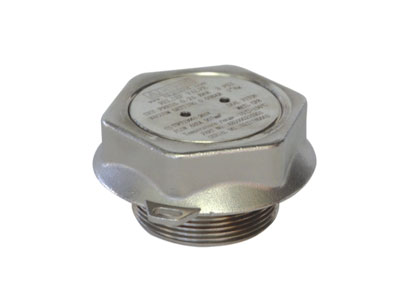

2”IBC正负压安全阀一BSP外螺纹连接，产品具有泄压无喷溅功能。采用viton或FEP/silicon为密封件，适用于绝大部分介质。
安装尺寸
组装图
| 序号 | 零件图号 | 零件名称 |
| 1 | AB5000210301-01 | 阀体 |
| 2 | AB5000210301-02 | 阀盖 |
| 3 | AB5000210301-03 | 阀瓣 |
| 4 | AB5000210301-04 | 正压弹簧 |
| 5 | AB5000210301-09 | 平垫圈 |
| 6 | AB5000210301-05 | 负压弹簧 Spring |
| 7 | GB/T 3452.1 | 正压O型圈 |
| 8 | GB/T 3452.1 | 负压O型圈 |
| 9 | AB5000210301-06 | 负压阀芯 |
| 10 | AB5000210301-08 | 负压弹簧座 |
注:建议定期做校验维护。
