产品编号 : QKB04004-00
公称直径: 32mm
连接方式:入口法兰,
孔4x ф 11xPCD103.5
出口1 .5″ BSP
最高工作压力: 10Bar
接触货物材质: 316
密封件材质: PTFE， Viton
设计温度: -40°C ~ 190°C

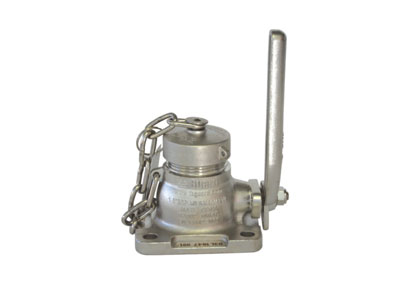

1.5″低位空气阀一1.5″ BSP外螺纹接口，配有压力表和保护架安装孔。压力表安装孔在手柄右侧。比普通球阀安装高度低11mm，安装在大容积罐箱。手柄上带有海关铅封锁，作为出厂、海关、客户等检验。
安装尺寸
组装图
| 序号 | 零件图号 | 零件名称 |
| 1 | QKB04004-01 | 阀体 |
| 2 | FPK1-01 | 大球座 |
| 3 | FPK1-06 | 球S中54Xф29.3 |
| 4 | FPK1-09 | 阀杆 |
| 5 | FPK1-05 | 止推垫圈 |
| 6 | FPK1-07 | 填料2 |
| 7 | FPK1-04 | 压环 |
| 8 | FPK1-03 | 填料1 |
| 9 | FPK1-08 | 碟形弹片 |
| 10 | 859810008 | 平垫圈-A级8 |
| 11 | 85984500M8 | I 型全金属六角锁紧螺母 |
| 12 | QKB04004-02 | 小球座 |
| 13 | QKB04001-09 | 手柄 |
| 14 | QKB04001-10-00 | 防尘盖组件 |
| 15 | WY07BB01 | 压力表 |
| 16 | ZKQ04001-01 | 压力表保护架 |
| 17 | 8598150038 | 弹性挡圈 |
| 18 | QKB04001-14 | 过滤网 |
注:可提供维修阀门所使用的零件。
安装示意图
| 序号 | 产品图号 | 产品名称 |
| 1 | SNFA0013 | 紧固件组13 |
| 2 | QKB04001-00 | 1.5”BSP空气球阀 |
| 3 | ZKQ04001-01 | 焊接法兰 |
| 4 | ZKQ04001-02 | 凹形焊接法兰 |
| 5 | ZKQ04001-03-00 | 夹包式垫片 |
| 6 | ZKQ04001-04 | 盲板法兰 |
| 7 | ZKQ04001-05(按要求选择) | 压力表保护架 |
| 8 | WY07BB01(按要求选择) | 压力表 |
结构特点
*下密封阀座为浮动式，具有双重密封作用，通过调节连接螺栓来调节阀门密封;
*出口端增设防尘盖，预防外部环境污染，阀门同时又实现2级密封;
*防尘盖用不锈钢索、不锈钢链牢固连接在阀体.上，防丢失。
