产品编号: 554C4101-00
公称直径: 77. 6MM
连接方式:8 x ф11 x PCD150
公称压力:6Bar
设计温度: – 40°C~ + 120C .
接触货物材质: CF8
密封件材质: FEP+ VITON
油气回收接头-安装在车体下方，采用快接连接，是罐车和外部装置进行油气回收的连接件。
安装尺寸

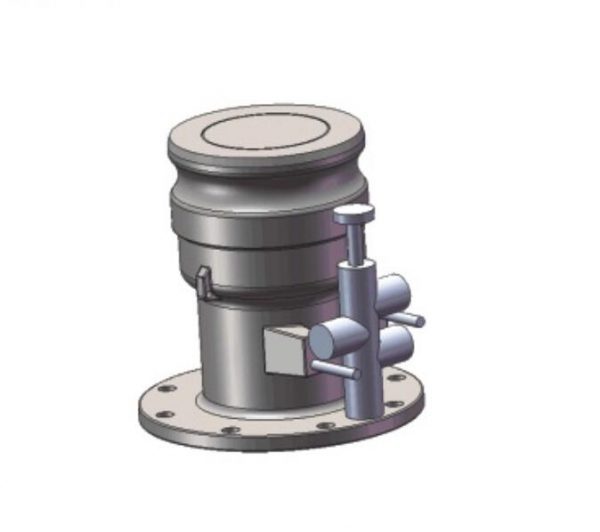

组装图
| 序号 | 零件图号 | 零件名称 |
| 1 | 554C4101-02 | 阀体 |
| 2 | 554C4101-03 | 阀瓣 |
| 3 | 554C4101-05 | 弹簧 |
| 4 | 554C4101-04 | 弹簧支架 |
| 5 | 85981 50082 | 弹性挡圈 |
| 6 | 8536002072.5*4.5 | O型圈 |
| 7 | 554C4101-06 | 气动连锁阀 |
| 8 | 85983300M6*45 | 六角头螺栓全螺纹 |
