产品编号: LS212K01-00
公称直径: DN125
公称压力: 4bar
设计温度: – 40C ~ 200C
接触货物材质: CF8
密封件材质: PTFE

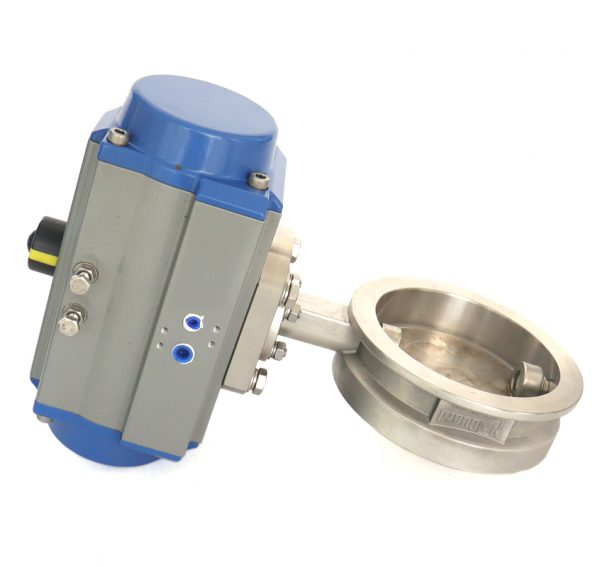

夹持式遥控蝶阀一左开启，气动遥控控制，配海关铅封以及定位销，防止由于运输过程中颠簸而导致阀板位移产生泄露。中轴密封由轴套，包覆0型圈以及V型中口构成多级密封，阀瓣具有自由滑动对正功能。接触货物材质为316不锈钢，PTFE主密封。
安装尺寸
组装图
| 序号 | 零件图号 | 零件名称 |
| 1 | L S212K01-01 | 连接法兰 |
| 2 | LS212K01-02 | 连接套筒 |
| 3 | L S212K01-03 | 蝶阀阀体 |
| 4 | WG09RT1 60DA | 气动执行器 |
| 5 | 85983300M12* 30 | 螺栓M10 |
| 6 | 8598100012 | 平垫中10 |
| 7 | 8598110012 | 标准弹簧垫圈10 |
| 8 | 85983300M8*25 | 螺栓M8 |
| 9 | 859810008 | 平垫 |
| 10 | 85981 1008 | 标准弹簧垫圈 |
| 11 | 85984400M8 | 螺母M8 |
| 12 | DLJ65C01-02 | 阀座挡圈 |
| 13 | DLJ65C01-03 | 阀座 |
| 14 | DLJ64C01-05 | 定位轴 |
| 15 | DLJ64C01-06 | 定位轴套 |
| 16 | DLJ65C01-04 | 蝶板 |
| 17 | DLJ68001-07 | 阀杆 |
| 18 | 85320000140*3.55 | O型圈中140x3.55 |
| 19 | DLJ68001-09 | 阀杆轴套 |
| 20 | DLJ68001-10 | O型圈 |
| 21 | DLJ68001-17 | 包覆O型圈 |
| 22 | DLJ68001-18 | V型中口 |
| 23 | DLJ68001-19 | PTFE轴套 |
| 24 | DLJ65C01-09 | 蝶阀U型环 |
