产品编号: 18500006-00
公称直径: 50MM
公称压力: 6Bar
设计温度: -40°C~ + 120°C
接触货物材质: CF8
密封件材质: NBR

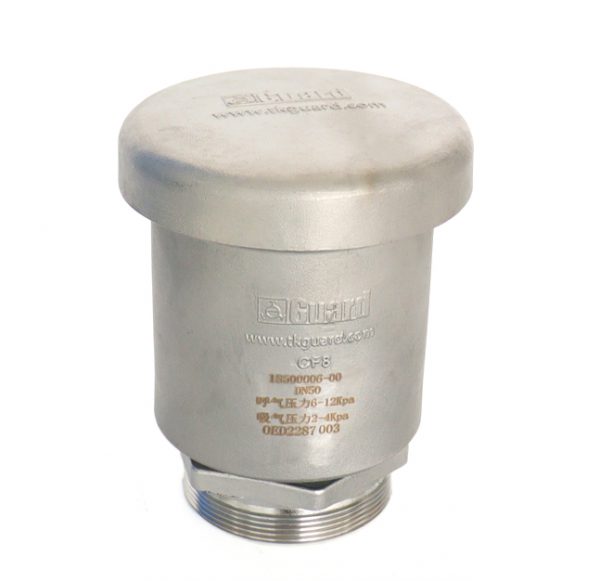

防溢流呼吸阀( 外螺纹) – 螺纹连接。安装在罐车顶部，呼气开启压力6~ 12KPa，吸气开启压力-4 ~ -2KPa。安装有阻火网。设有防溢流功能，罐体倾斜或者侧翻时，防止罐体介质流出。
安装尺寸
组装图
| 序号 | 零件图号 | 零件名称 |
| 1 | 18500006-01-00 | 阀体 |
| 2 | 18500005-02 | 密封座 |
| 3 | 18500005-03 | 阀座 |
| 4 | 18500005-04 | 负压阀芯 |
| 5 | 18500005-05 | 正压阀芯 |
| 6 | 18500005-06 | 阀盖 |
| 7 | 8598150082 | 孔用弹性挡圈 |
| 8 | 8531000077.5*1.8 | O型圈 |
| 9 | 8531000037.5*5.3 | O型圈 |
| 10 | 18500005-07 | 阻火网 |
| 11 | 8598150032 | 孔用弹性挡圈 |
| 12 | 18500004-03 | 压力球 |
| 13 | 8531000061.5*1.8 | O型圈 |
| 14 | 18500005-08 | 挡风板 |
| 15 | 8598150065 | 孔用弹性挡圈 |
| 16 | 18500005-09 | 正压弹簧 |
| 17 | 85310000967*1.8 | 弹性挡圈 |
| 18 | 18500005-10 | 正压密封垫 |
| 19 | 18500005-11 | 负压密封垫 |
| 20 | 18500005-12 | 负压弹簧 |
| 21 | 85985500M8 | 非金属嵌件六角锁紧薄螺母 |
| 22 | 85988700M6*8 | 内六角锥端紧定螺钉 |
