产品编号: 564C1P
公称直径: 100MM
公称压力 : 6Bar
设计温度: – 40°C~ + 120°C
接触货物材质: CF8
密封件材质: VITON

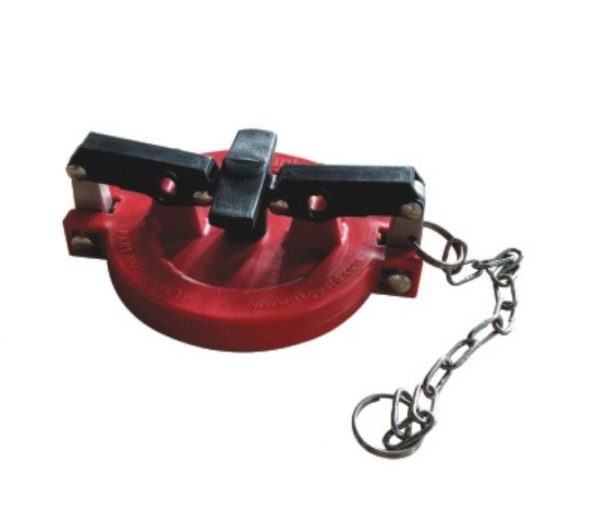

油气回收接头防尘盖-安装在油气回收接头上，防止灰尘和脏物进入阀的管路，采用软密封。
安装尺寸
组装图
| 序号 | 零件图号 | 零件名称 |
| 1 | 859807006*42 | 铆钉 |
| 2 | 564C1P-01 | 左凸轮钩 |
| 3 | 859807005*25 | 铆钉 |
| 4 | 564C1P-02 | 连杆架 |
| 5 | 564C1P-03 | 密封圈 |
| 6 | 564C1P-04 | 防尘盖体 |
| 7 | 564C1P-05 | 手柄 |
| 8 | 564C1P-06 | 右凸轮钩 |
| 9 | 564C1P-07 | 环 |
| 10 | 564C1P-08 | 链条 |
