产品编号: YK070002-01-00
材质: 304

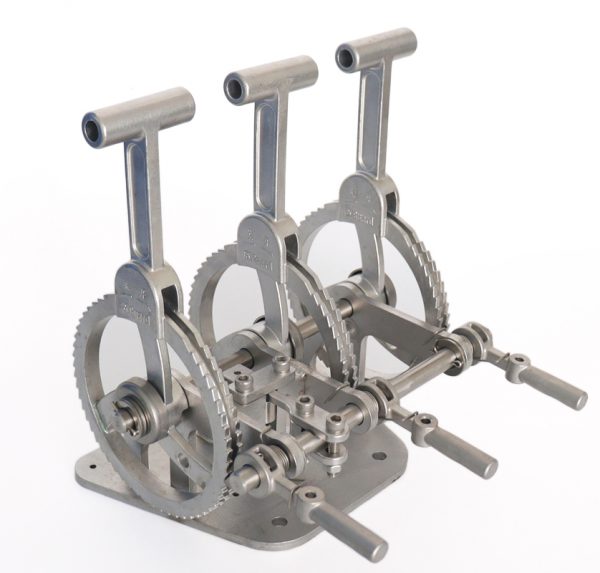

LPG远程控制装置(三棘轮)为用于LPG/LNG液罐远程控制液相阀门和气相阀门的装置，此款产品可同时实现三个阀门的远程控制并可同时实现紧急切断功能，另外还可选用双棘轮LPG远程控制装置。
安装尺寸
组装图
| 序号 | 零件图号 | 零件名称 |
| 1 | YK070002-01-01-00 | 底座组件 |
| 2 | YK070001-01-02 | 棘轮 |
| 3 | 85985500M8 | 非金属嵌件锁紧薄螺母 |
| 4 | 85991 10008 | 弹簧垫圈 |
| 5 | 859860002.5*25 | 开口销2.5*25 |
| 6 | YK070001-01-09 | 压盖 |
| 7 | YK070001-01-10 | M8*20打孔螺栓 |
| 8 | YK070002-01-06 | 弹簧压块 |
| 9 | YK070002-01-05 | 定位板 |
| 10 | 85988 1 00M6*16 | 内六角圆柱头螺栓 |
| 11 | 85991 10006 | 弹簧垫圈 |
| 12 | 85988 100M6*30 | 内六角圆柱头螺栓 |
| 13 | YK070002-01-03 | 限位块 |
| 14 | YK070002-01-09 | 压缩弹簧 |
| 15 | YK070002-01-07 | 棘轮中轴 |
| 16 | GB/T77-2007 | 内六角平端紧定螺钉 |
| 17 | YK070002-01-08 | 手柄联动轴 |
| 18 | YK070002-01-02 | 手柄 |
| 19 | YK070002-01-10 | 扭簧1 |
| 20 | YK070002-01-11 | 扭簧2 |
| 21 | YK070002-01-04 | 限位块2 |
| 22 | 85984400M6 | 螺母 |
| 23 | 859860002 5*18 | 开口销 |
| 24 | 859860002 5*18 | 平垫圈a级 |
