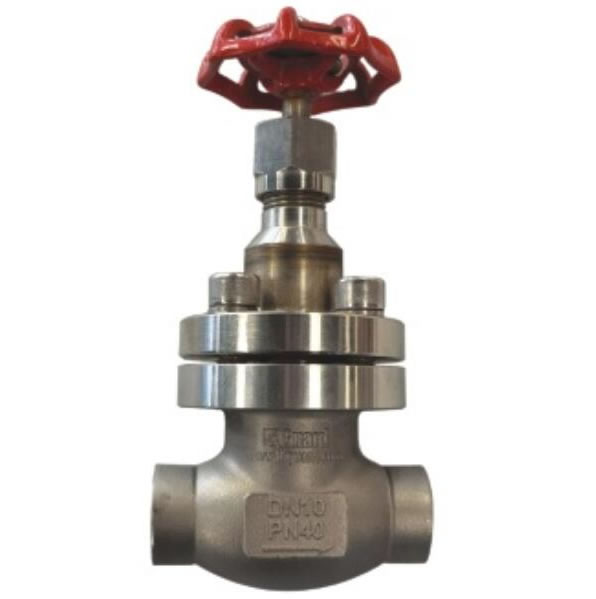

此截止阀主要用于常温介质的压力管路中，适用介质为天然气及其它常温介质，使用温度范围-80°C ~ 80°C。
产品编号 : DJS41001-00
公称直径: DN10
设计压力: 40Bar
材质: 304
密封件材质: PCTFE、PTFE
设计温度:-80°C~80°C
安装尺寸
组装图
| 序号 | 零件图号 | 零件名称 |
| 1 | DJS41001-01 | 阀体 |
| 2 | DJS41001-02-00 | 阀盖组件 |
| 3 | DJS41001-03 | 阀杆 |
| 4 | DJS41001-04 | 中口垫片 |
| 5 | DJS41001-05/06 | 中口 |
| 6 | 8531000011.8*1.8 | O型圈 |
| 7 | 853100007.8*1.8 | O型圈 |
| 8 | DJS41001-07 | 填料压套 |
| 9 | DJS41001-08 | 手轮 |
| 10 | DJS41001-09 | 手轮垫片 |
| 11 | 859811006 | 标准型弹簧垫圈 |
| 12 | 85984800M6 | 盖形螺母 |
| 13 | DJS41001-10 | 填料压盖 |
| 14 | DJS41001-11 | 弹簧 |
| 15 | 8598100M8*25 | 内六角圆柱头螺钉 |
| 16 | 85984500M8 | 标准型弹簧垫圈 |
| 17 | DJS41001-12 | 阀体密封圈 |
| 18 | DJS41001-13 | 阀瓣螺母 |
| 19 | DJS41001-14 | 防松垫片 |
| 20 | DJS41001-15 | 阀瓣 |
| 21 | DJS41001-16 | 主密封 |
| 22 | 859810006 | 平垫圈-A级 |
| 23 | 85984500M6 | 全金属六角锁紧螺母 |
