产品编号:R4583501-00
公称直径:500mm
设计压力:4Bar(58PSI)
测试压力:6Bar(87PSI)
固定点数:8
材质:304/316L
设计温度:-20℃~150℃
具体温度情况根据人孔密封圈材料选定

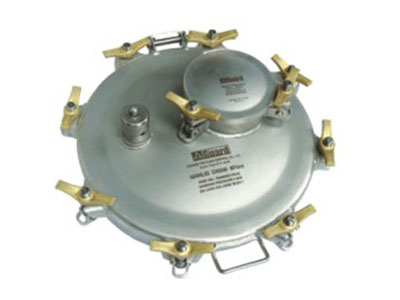

500mm直筒型带检查口人孔(海岸罐箱人孔)-8点固定。8mm厚颈圈适合不同罐体半径。人孔盖配安全阀和检查口。
选件一颈圈高度有多种选择，检查口直径有170mm和300mm可选，安全阀种类等。
安装尺寸
组装图
| 序号 | 零件图号 | 零件名称 | 材质 |
| 1 | R4139501-00 | 170mm检查口组件 | 316L |
| 2 | 密封圈(单独销售) | 见密封件数据表 | |
| 3 | R4583501-01 | 1.5”安全阀接口 | 316L |
| 4 | R4583501-02 | 人孔上盖组件 | 316L |
| 5 | R4583501-03 | 颈圈组件 | 316L |
| 6 | R4583A01-05-00 | 长人孔螺栓组件 | 304 |
| 7 | R4583A01-03 | 轴销 | 304 |
| 8 | 859960004*25 | 开口销 4×25 | 304 |
