产品编号:R4583C01-00
公称直径:500mm
设计压力:4Bar(58PSI)
测试压力:6Bar(87PSI)
固定点数:8
材质: 304/316L
设计温度:-40℃~200℃
具体温度情况根据人孔密封圈材料选定

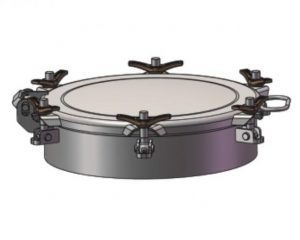

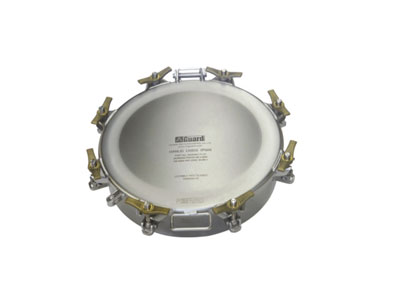

500mm直筒型人孔-8点固定。8mm厚，100mm高的直筒颈圈适合不同罐体半径。不锈钢摆动螺栓配海军黄铜螺母。密封件单独提供。
选件一双层人孔。
安装尺寸
组装图
| 序号 | 零件图号 | 零件名称 | 材质 |
| 1 | R4583A01-01-00 | 人孔盖组件 | 组件 |
| 2 | 密封圈(单独销售) | 详细参数见附件 | |
| 3 | R4583C01-01-00 | 颈圈组件 | 组件 |
| 4 | R4583A01-03 | 轴销 | 304 |
| 5 | 859960004*25 | 开口销 | 316 |
| 6 | R4583A01-05-00 | 长人孔螺栓组件 | 组件(详细参数见附件) |
| 7 | R4583A01-12 | 垫片 | 304 |
