产品编号: JZ968001-00
连接方式:
入口法兰8x ф 14xPCD178
出口法兰4x ф17 xPCD160
公称直径: 80mm
公称压力: PN6
设计温度: – 40°C~ + 200°C
接触货物材质: CF8
密封件材质: PTFE、VITON

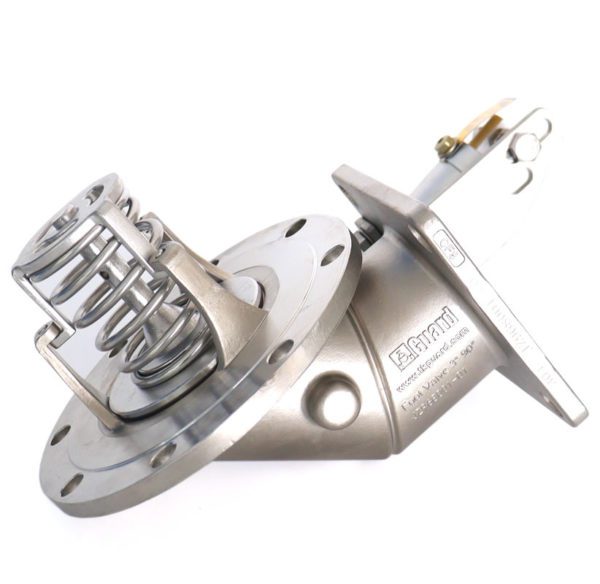

3”90°海底阀一入口法兰为8xф 14均布在PCD178mm的法兰面上，出口法兰为4x ф 17均布在PCD160mm的法兰面。产品同时可选配紧急切断及高温熔融装置，主密封件采用进口包覆O型圈。
安装尺寸
组装图
| 序号 | 零件图号 | 零件名称 |
| 1 | JZ968001-01 | 阀体 |
| 2 | JS468001-02 | 直阀芯 |
| 3 | JS468001-03 | 弹簧 |
| 4 | JS468002-04 | 弹簧笼 |
| 5 | JS468001-05 | 包覆O型圈圈 |
| 6 | JZ964C01-06 | 垫圈 |
| 7 | JZ964C01-07 | 连接件 |
| 8 | 859821006 | 平垫 |
| 9 | JZ964C01-10 | 阀杆 |
| 10 | JS468001-14 | 轴套 |
| 11 | JS468001-13 | 定位管 |
| 12 | JS468001-11 | 阀杆小密封圈 |
| 13 | JS468001-10 | 阀杆O型圈 |
| 14 | JS468001-09 | 阀杆密封圈 |
| 15 | JS368001-08 | 压盖 |
| 16 | 85988100M6*20 | 内六角圆柱头螺钉 |
| 17 | 85988100M6*10 | 内六角圆柱头螺钉 |
| 18 | JS468001-06-00 | 开启组件 |
| 19 | 859860002*14 | 开口销 |
| 20 | 859864006*26 | 销轴 |
| 21 | 85983300M10*18 | 六角头螺栓全螺纹 |
| 22 | 8598100010 | 平垫 |
| 23 | JZ968001-03-00 | 支撑架组件 |
| 24 | JZ968001-04-00 | 气缸组件 |
