产品编号: 18800001-00
公称直径: DN80
设计温度: – 20°C~ 150°C
接触货物材质:304
密封件材质:食品级硅橡胶

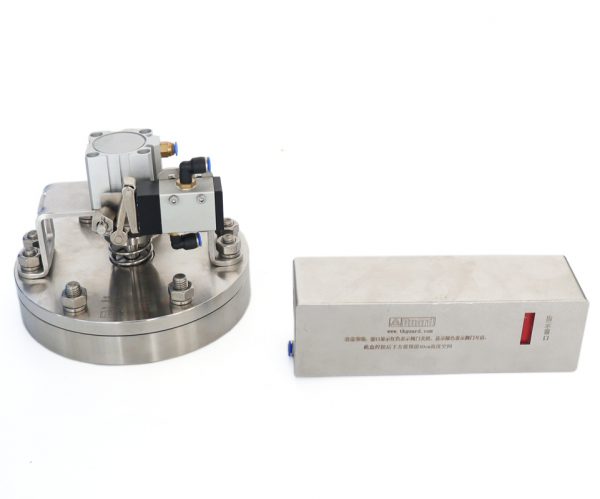

遥控呼吸阀一焊接法兰连接，气动遥控控制，O型圈材质为食品级硅橡胶。气动开启力度大，能防止产品的结晶粘连造成的堵塞。
安装尺寸
组装图
| 序号 | 零件图号 | 零件名称 |
| 1 | 18800001-01 | 焊接法兰 |
| 2 | 18800001-02-00 | 阀瓣组件 |
| 3 | 85A4000073*5.33 | O型圈 |
| 4 | 18800001-04-00 | 负压弹簧座组件 |
| 5 | 18800001-05 | 气缸安装座 |
| 6 | 18800001-06 | 负压弹簧 |
| 7 | 18800001-07 | 负压弹簧上固定座 |
| 8 | 18800001-08 | 主气缸接头 |
| 9 | 18800001-09 | 开启滚轮 |
| 10 | 18800001-10-00 | 开启滚轮固定座 |
| 11 | 18800001-11 | 换气阀固定座 |
| 12 | 18800001-12-00 | 主气缸组件 |
| 13 | 18800001-13-00 | 换向阀组件 |
| 14 | 85988100M12*20 | 内六角圆柱头螺钉M12*20 |
| 15 | 8598110012 | 标准弹簧垫圈 |
| 16 | 85988100M4*35 | 内六角圆柱头螺钉M4* 35 |
| 17 | 859811004 | 标准弹簧垫圈4 |
| 18 | 85984400M4 | 螺母M4 |
| 19 | 85983300M8*16 | 六角头螺栓M8*16 |
| 20 | 859811008 | 标准弹簧垫圈 |
| 21 | 85988100M8*20 | 内六角圆柱头螺钉M8*20 |
| 22 | 85984200M12 | 六角薄螺母 |
| 23 | 859864005*24 | 销轴中5*24 |
| 24 | 859860001.6*16 | 开口销中1.6*12 |
| 25 | 18800001-14-00 | 指示气缸固定架 |
| 26 | 18800001-15-00 | 指示气缸组件 |
| 27 | 18800001-16 | 指示面板 |
| 28 | 85984400M8 | 螺母M8 |
| 29 | 859810004 | 平垫4 |
| 30 | 859810008 | 平垫8 |
| 31 | 859810012 | 平垫12 |
